什么是USB TYPE-C（下）
-
首先讓讓我們直接從USB TYPE-C 的Spec上截一個USB TYPE-C母座的pin腳圖來看看：

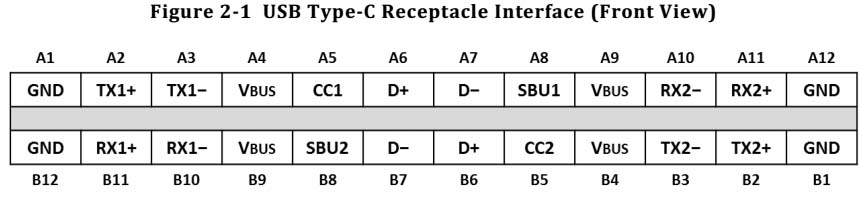

圖1 USB TYPE-C母座引腳圖摘自USB TYPE-C SPEC
可以看出，母座上有24根信號，其中電源和地占據了8根，用于提升電流傳輸能力，剩下16個，用于傳輸USB2.0的兩組信號是交叉相連的，去掉重復的兩個，一共是14個信號。包括我們所熟悉的2組共8根可用于傳輸usb3數據的RXx和TXx，USB2.0數據信號D+，D-和SBU1，SBU2，CC1，CC2。 其中SBU1，SBU2，CC1，CC2是傳統的USB接口所沒有的信號。CC是USB TYPE-C接口的靈魂所在，承載了TYPE-C連接過程中的傳輸方向確認和正反插確認功能，以及USB PD BCM碼信號傳輸功能，實現負載的功能配置。兩根線CC線，當其中一根CC作為TYPE-C接口的配置信號時，另一個CC則作為電纜上EMARKER芯片的供電電源。剩下的SBU1和SBU2為輔助信號，在不同的應用場景具有不同的用途。例如在ALT MODE 模式下進行DP信號傳輸時，作為音頻傳輸通道，在進入TYPE-C模擬音頻耳機附件模式，則作為麥克風信號傳輸通道。
那么，被提及最多的正反插，究竟是怎么實現的呢？秘訣在于CC公頭上。讓我們來看CC公頭的結構。
圖2 TYPE-C公頭的信號結構
對比母座接線圖，我們可以看出，公頭只有一個CC，另外一個CC變成了VCONN，于是，當公頭插入母座的時候，公頭上的CC可能跟母座上的CC1連在一起，也可能跟母座的CC2連接在一起，分別對應著正插和反插兩種情況。母座上需要用一顆芯片來檢測是CC1建立了連接，還是CC2建立了連接，從而控制設備內部的SWITCH，來正確的適配數據傳輸，或者是音視頻傳輸?shù)男盘枌?yīng)關系。
弄清了傳輸接口結構以及正反插識別原理之后，我們來看看電流傳輸?shù)募毠?jié)問題，根據USB-IF發布的標準，各版本的USB接口，電流傳輸能力如下：

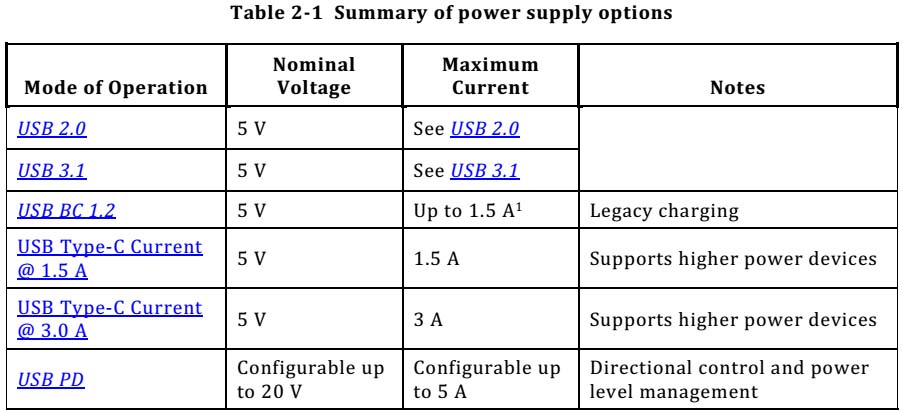

圖3 USB標準級最大傳輸功率摘自USB TYPE-C SPEC從上表可以看出USB Type-C并不是必然支持20V/5A，默認情況下，只支持5V3A，必須在具備USB PD通信能力，并且傳輸線上有Emarker芯片的情況下，才可能支持到 20V/5A。當然，相對于制定標準這件工作本身的難度來說，設計USB PD芯片和EMARKER芯片其實是小菜一碟。正常情況下，標準發布后的半年內會有樣片，一年內會批量生產。例如國內已經有了支持CC logic的LDR6013芯片，以及支持USB PD的LDR6021和LDR6023芯片。
電能傳輸?shù)那闆r，已經了解了，讓我們了解一下，具體的數據傳輸。在傳統TYPE-A USB3.0接口中，有一組rx和一組tx，共4根高速信號傳輸線，最高可以傳輸5G帶寬信號。而TYPE-C接口，則一共有兩組rx和兩組tx，共8根高速信號傳輸線，這是出于正反插考慮，對于USB3.0信號傳輸，每次只用其中一組。另外，還可以分開來使用，利用PD協商，進入ALT模式，把其中4根用于傳輸USB3.x信號，另外4根與sbu1和sbu2組合起來，用于傳輸2 lane的DP信號。也可以協商成8根差分線，與sbu1，sbu2組合，全部用于傳輸DP信號。這樣就是4lane的 DP信號了，最高分辨率可以上到8K。這些靈活的應用，讓type-c接口被賦予了無限的可能。說到底，就是能夠進行電源、數據、音視頻傳輸，而且都比舊的傳輸線的傳輸性能更優秀。真的是走別人的路，讓別人無路可走了。當然，TYPE-C雖然這么牛B，卻不要忘了，有線的傳輸還有另外一位高手，那就是光纖。其傳輸?shù)臉O限帶寬，是按照T(1000G)來計算的。而且，現有的TYPE-C電能傳輸能力又足以支撐光纖MODEN。所以，如果在現有TYPE-C電纜基礎上，把8根高速信號傳輸線換成一根光纖，誰知道會發生什么呢？
總結以上，USB Type-C終結了長期以來USB需要通過試錯法來多次重插的歷史，節省了人們大量的時間，換一次方向至少2s吧，按全球10億人每天插拔一次USB，50%概率插錯，共耗時277000多小時，約為31年，太恐怖了。一個接口搞定了電能、數據、音視頻數據三種傳輸需求，體積又小?？梢灶A(yù)見，以后手機可以改為USB Type-C接口了，如果只需要USB2.0的話，只需要重做線纜，部分功能需要加上接口芯片，成本上完全可以忽略不計。而手機上到USB3.0，則真正的革命就要出現了。PC機可能不再被需要，一個手機，通過TYPE-C口輸出DP，接入顯示器就可以完成電腦的功能了。如果接上VR，那么整個世界都不一樣了。請問，還有誰會需要PC，筆記本電腦，這類20世紀的遺產嗎？
如果對本文感興趣歡迎加入我們 C-FORCE
微信號：1 3 5 1 0 1 9 1 2 6 9
或識別下圖二維碼（先雙擊圖片，然后長按，放開，即可選擇識別二維碼）：
接上一篇所述，2015年3月，Apple發布了新MacBook，采用了USB Type-C，此舉引發業界熱議，蘋果前所未有的放棄自己的封閉體系，意味著TYPE-C接口有望統一所有手機、平板、PC等設備的有線接口，在有線時代終結前，形成接口和電纜大統一。下面讓我們來深入了解，TYPE-C接口的內部的實際結構，探究它一系列神奇特性的由來。
