蘋果PD20W快充方案緊缺，芯片供應不足，怎么破局？
早在2020年10月份iPhone12系列產品型號公布以前，就有傳言說iPhone將不會再標準配置手機耳機和電源適配器，直到2020年10月份iPhone12系列產品型號宣布發售，坐實了這一叫法。更甚至，在售的舊款型號也全方位取消了電源適配器，此次實際操作推動蘋果PD20W快充方案走紅，針對充電頭方案商、充電頭生產商而言，是個非常大的創業商機。
自然，機遇是給有提前準備的人的，早在2020年7月份就能在網絡上見到“英集芯為蘋果iPhone 12推出20W快充方案” ，“至為芯科技推出6款蘋果PD20W完整方案”，“矽力科技攜手伊凡微火爆推出19款蘋果PD20W快充方案”，“驪微電子推出PN8161+PN830720wpd快充充電器方案典型架構”，“鎂芯微 蘋果12專用 超級迷你20WPD快充解決方案”這些的相關內容。

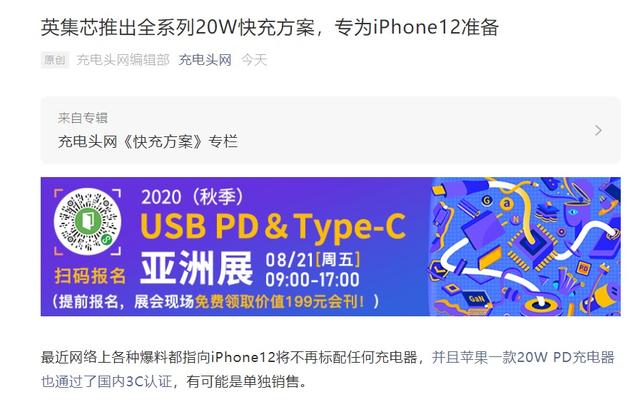

圖 1 充電頭網2020年7月份發布英集芯推出蘋果PD 20W快充方案
之上這些生產廠家迅速就收獲銷售市場的第一波收益，可是，巨大的iPhone數碼配件銷售市場，立即拉爆了半導體業的上游生產能力，造成 蘋果PD20W快充方案需求量很高，許多 充電頭生產商迫不得已四處尋找新的蘋果PD20W快充方案，以滿足訂單需求。再再加上2020年圓晶急缺，測封生產能力緊張的領域局勢，也是令蘋果PD20W快充方案的供給與需求，每況愈下。
圖2 蘋果PD20W快充方案緊張的供求關系
前幾日見到充電頭網公布了一篇《如何實現QC協議轉USB PD協議》的文章內容，掌握到LDR6023E具有QC協議轉PD協議的作用，徹底能夠完成舊式的QC充電頭適用iPhone PD快充，解決蘋果PD20W快充芯片供應不足的問題，另外還可以處理舊式的QC充電頭變成電子廢品的難題。
由于蘋果PD20W快充芯片供應不足，造成 加工廠生產能力剩下、消耗，很多訂單信息遺失的充電頭生產商，何不考慮到生產制造一款QC轉PD的轉換頭，合理處理生產能力剩下、消耗，很多訂單信息遺失的難題。
LDR6023E，為QC轉PD開展了電源協議和數據信息協議2個方面的變換，具備SSOP16小容積封裝。

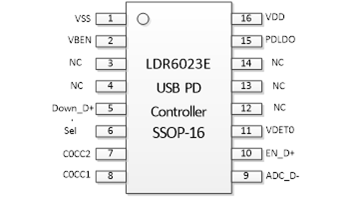

圖3 QC協議轉USB PD協議專用芯片LDR6023E SSOP16
在電源協議方面上，LDR6023E在通電之后與電源端開展HVDCP揮手，揮手取得成功則說明電源適用QC協議，這時候便會在集成ic內部?jī)?chǔ)存9V/2A和9V/1.67A的電源能力數據信息(source capability)，用以在負載插進時，根據CC和USB PD通訊協議，向負載端宣布電源能力。相反，假如HVDCP揮手失敗。則會儲存只是9V/2A的電源能力數據信息(source capability)，用以向負載宣布。

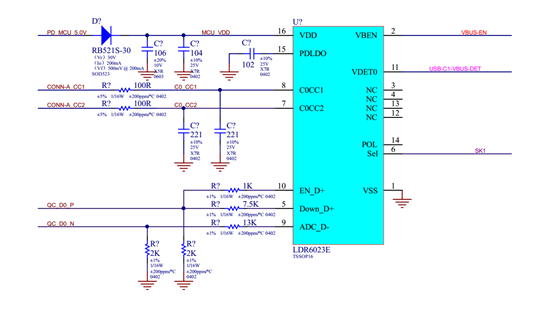

圖4 能夠?qū)崿F(xiàn)QC轉PD并兼顧USB數據傳輸功能的LDR6023E應用電路圖
在數據信息方面上，假如HVDCP揮手取得成功，則在負載端，把D 和D-開展接線，以達到BC1.2規范。相反，假如HVDCP揮手不成功，則把電源端D 和D-與負載端相匹配的數據信號立即聯接，由于這類狀況下，有可能是USB-A這頭接了電腦上，必須根據D 和D-與負載那里開展通訊。
根據電源和數據信息對策上的取得成功運行，LDR6023E為QC轉USB PD出示了簡約的解決方法。既可以靈活運用QC充電插頭的快充特點，又可以維持USB-C插口的傳輸數據能力，為該類商品的運用出示了詳細的解決方法。
以上部分圖片來源：充電頭網
