Macbook Pro USB-C接口兼容性測試
Macbook Pro上市以來很多朋友都關心評測結果。而事實上由于Macbook Pro上市前的文章《Macbook Pro發布會USB-C產業解讀》中，所預言的內容全部命中。因此，并無新的實質性內容可以發布。當然，隨著測試的不斷深入，還是有些細節問題可以與大家分享。下面讓我們來回顧一下Macbook Pro的變與不變。
第一，Macbook Pro的USB PD版本維持在PD2.0，并兼容原配件。
與Macbook Air 2015升級到Macbook Air 2016不同，把蘋果原裝Docking配件插上Macbook Pro之后，并沒有出現升級提示。這就意味著，單純從USB PD協議來講，Macbook Pro的兼容性與Macbook Air 2016的兼容性是等價的。進一步的測試中，我們嘗試用LDR6023設計的Docking與Macbook Pro進行配合，發現也是完全兼容的，出4k DP轉HDMI，進行PD充電，都毫無壓力(測試過程中，發現4K視頻偶爾有藍屏現象，但排查后發現與PD無關)。

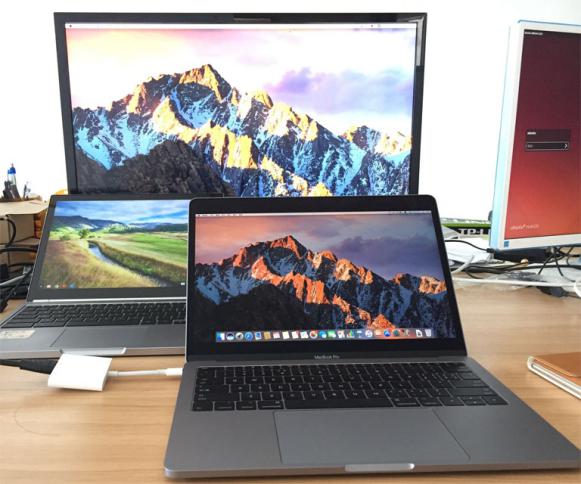

圖1 Macbook Pro完美兼容LDR6023 Docking配件
第二，為了兼容87W適配器，C-C連接線增加了E-Mark芯片。

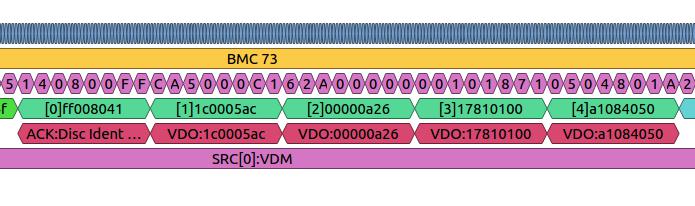

圖2 Macbook Pro 原配Emark C-C線的內部信息(LDR-PD01采集)
通過LDR-PD01協議分析儀及LDR-PD02測試治具的配合，我們讀出了87W適配器與原裝C-C線之間的PD通信內容。可以看到，這根線的VID是USB-IF分配給蘋果的05AC，過電流能力是5A，XID為：0A26。使用這根E-Mark線之后，原有的適配器，包括LDR6021設計的適配器，同樣可以給Macbook Pro進行充電。當然，我們也發現Macbook Pro的Sink_capability與Macbook Air的Sink_capability是不同的，適用的充電范圍更廣，兼容4.8V~21V之間的電壓進行充電。
第三，沒有加入數字證書。
這是顯然的事情了，因為加了數字證書之后，前面兩項的兼容性都不會成立了。不過，個人推測，USB PD3.0和數字證書的升級可能性都已經預埋進了Macbook，只是看時機而已。不過，即使升級到PD3.0，在泛PC體系(筆記本電腦和臺式機)及周邊，蘋果預計會維持以前一貫的開放態度，兼容通用USB配件。數字證書功能，可能只會在IPhone系列產品中啟用。
另外必須注意的一點是，IPhone一直維持Lightning的可能性是存在的，IPhone8完全可以通過軟硬件升級，把現有的Lightning接頭上的4個NC PIN利用起來，支持USB3.1以及DP或者HDMI等，然后利用C2Lightning轉接線，使用標準Type-C接口與外設進行連接。如今，微軟的Lumia950已經實現了DP輸出，在本屆高交會上，成功的展示了利用這個功能成為VR源的能力。想象一下地鐵里，公交上，到處都是兜里揣著帶4K輸出的手機，頭上戴著高清VR顯示器的乘客的場景，將是多么的火爆。或許，人世間最遙遠及距離，就是兩個人面對面帶著VR，但是一個在天涯，一個在海角。

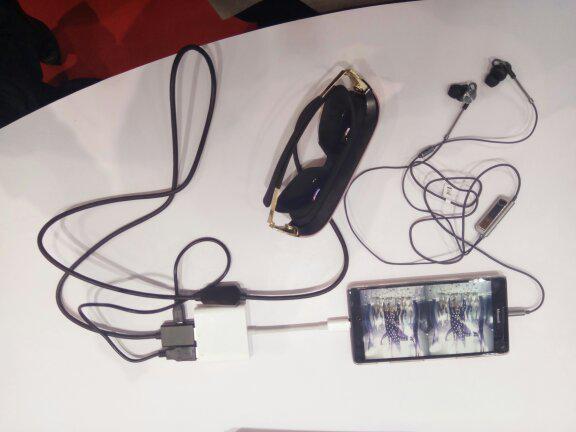

圖3 高交會上展出的以Lumia950作為VR源的頭顯及LDR6023 Docking
可以預見，國內手機廠商在2017年將會大力跟進，分享手機加VR及AR帶來的下一個消費高潮。我相信這對蘋果來說是一個不小的壓力。IPhone8，要么徹底升級Lightning，要么轉向Type-C口。否則下一波的革命到來時，庫克老矣，尚能飯否。
以上是C-FORCE平臺對蘋果本次發布Macbook Pro從USB-C產業角度的解讀，我們也將持續跟進最新消息，敬請關注。如果想加入C-FORCE微信群，請先添加1 3 5 1 0 1 9 1 2 6 9微信號，并把分享本報道的微信截圖發到該微信號即可入群。C-FORCE群聚了大陸及臺灣地區USB TYPE-C領域，包括PD協議規范的Contributor在內的技術專家，歡迎加入。
